智能移动靶车系统
更新日期:2014-08-08    浏览:4774

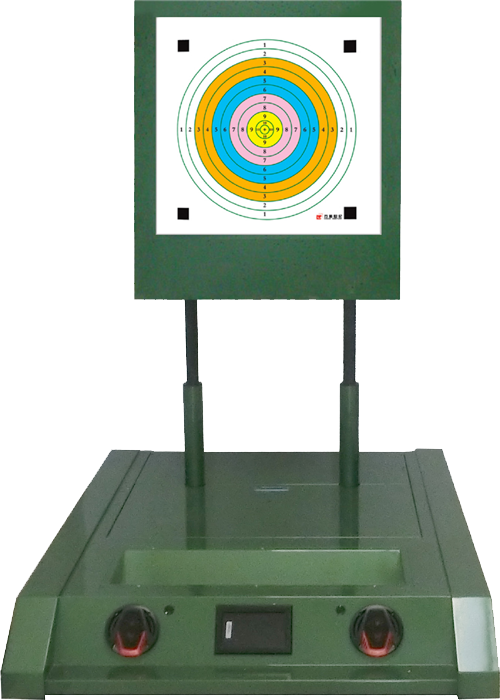

 智能移动靶车系统

智能移动靶车系统由箭道控制系统、箭道音响系统、箭道显示系统、箭靶升降系统、箭道回靶系统、和箭靶系统六大部分组成。

一、 智能移动靶车概况
当前市场已有移动靶多为牵引式工作原理和PLC可编程控制系统,通过实际使用证明其存在诸多问题。
例如:因基础地面不平造成靶车抖动,信号磨损;
为遮挡设备细节而铺设的箱式盖板增加了维修的困难;
供靶车移动的盖板中缝影响整体美观;
安装工程庞大,不容易形成产品化生产;
有的产品甚至用木板制作靶车外壳,产品就容易受气候的影响,机器容易变形,故障率明显偏高;
导电系统使用导轨,又容易产生危险等等……
针对以上问题,我公司研发出的新一代自行式回靶系统很好的改善了这些缺陷。

本系统使用计算机系统集成技术,将靶车控制部分,用计算机程序来实现靶车的所有动作控制,减少硬件的连接,减少产生故障的根源;
同时,使用较新、较稳定的无线控制技术、图像无线传输技术、图像识别技术等来保证靶车的正常、稳定运行。其可靠性、稳定性、互动性达到很大的提高。
另外靶面尺寸的减小也减少了对防护装饰看板的遮挡,更充分发挥了看板装饰美观效果。

二、 智能移动靶车的特点
1.操作简单
在射箭前,不需要专业技术人员对箭靶进行校正,只需要服务员贴上靶纸,计算机将通过高清CCD对靶环进行扫描,以确认计分区域的划分,这样大大减少了工作人员的工作量,提高了计分的准确性,增强了射箭运动的娱乐性。
2.安装简单
本公司推出的移动靶箭道把动力系统、控制系统、显示系统、语音系统、行程系统、供电系统等集成到靶车上,不需要再进行复杂安装,即使不懂技术的人员,只要看一下图纸及安装说明就可以安装使用,从而简化安装流程,降低了安装难度,提高了工作效率。
3.人机互动
移动靶车可根据不同的人员,调节不同的高度;
在操作移动靶车时,只要操作人员手上拿着无线遥控,就可以控制靶车停在靶道的任何地方,随心所欲的控制靶车;
当箭靶在回靶时,不但有语音上的提醒,而且在靶车显示屏上,也有一个虚拟的警灯在不停的闪烁,给人一种直观的视觉提醒;
在射箭时,可根据客户需求,播放一些轻音乐,来调节射箭的气氛;
4.计分准确率
采用双高清CCD,交叉采集图像,就像人用一只眼睛和两只眼睛看图像一样,计分的准确判断达到很大的提高,同时,在图像处理时,增加CCD的防抖功能,图像还原技术,箭杆识别技术等,进一步减少计分受外界影响的程度。
5.靶车控制
只要遥控器拿在手上,消费者就可以任意控制把车的移动和停止,这就实现了不同距离赛事均可在同一赛道进行,人车互动性明显增强。
6.箭支着靶点显示
对每只箭着靶位置的确认,我们不但可以分别看到每个CCD的原始图片,还可以看到,图片通过计算机还原后箭支的准确着靶位置,以方便我们的准确判定。
7.人为干涉原理限制不准确计分结果
针对以上叙述原理限制或箭支在靶环分界线的争议结果,可依据实时图像通过裁判判定结果后修改或删除成绩。
8.外观设计
移动靶车通过专业的工业外观设计团队打造,使靶车的线条更流畅,外观更精致;使娱乐人员在娱乐的同时得到视觉的享受大餐。
9.箭靶材料
通过公司多年的研究和改进,采用高分子复合材料制作箭靶,使箭靶的使用寿命得到明显的提高。

三、 智能移动靶车介绍
靶车的移动是通过无线遥控器的操作来实现的。靶车的控制中心就像人体大脑,通过接受无线遥控器的指令,使靶车做相应的动作。
靶车的程序有自我诊断功能,当靶车的电池电流不足或电机出现故障时,靶车的程序就会自我诊断,从而在LED显示屏上显示出来,用户就能一目了然的检测到靶车出现的问题所在。
1. 靶车移动:
可以根据用户的不同需要,靶车不但可以前后移动,还可以满足停靠任何一点上(0—100m以内); 人机互动,自由调节高度,靶可以根据用户自身的需要上下移动调节;
2. 靶车控制:
本系统使用计算机系统集成技术,智能移动靶车,靶车是无线控制,利用遥控器按钮就可以控制靶车的前后移动和箭靶的上下移动,科技感和智能化特点鲜明。
3. 靶车显示系统:
靶车前方安装有7寸LED高清显示屏,当靶车前后上下移动、电池的电量不足、或电机出现故障时,LED显示屏就会出现与之相应的提示画面,同时与音频系统相之呼应,这样让用户更能直观的感受到靶车设计的更合理,人性化。
4. 靶车的主动安全系统:
靶车的全部电源电压在24V以下,当靶车移动时,视频系统时刻显示警报画面,提醒用户注意安全,声音系统时刻发出语音提醒,并且靶车的前端装有雷达,当靶车向前移动时,距靶车前方1m时,靶车就会自动停止,避免伤到人。
5. 靶车的故障提示功能:
当靶车出现问题时,电脑就会将靶车的故障图在视频上显示出来,(如说电池的电量不足,电机的电刷需要更换等)以便于工作人员及时的处理。
6. 靶车外观设计:
移动靶车通过专业的工业外观设计团队打造,使箭道的外观设计线条更流畅,外观更精致;使人员在娱乐的同时得到视觉的享受大餐,采用了汽车的模块及外观设计理念,让用户更能直观的感受到靶车的外观优美,动感十足,功能齐全。
7. 靶车的安装:
靶车本身在出厂之前已是一个整体,不需要专业的技术人员去现场安装,公司新推出的移动靶箭道把动力系统、控制系统、显示系统、语音系统、行程系统、供电系统等全部集成到靶车上,不需要再进行安装,用户只需要看图纸及安装说明就可以自行安装使用。
