第一部分 Check-golf模拟高尔夫系统

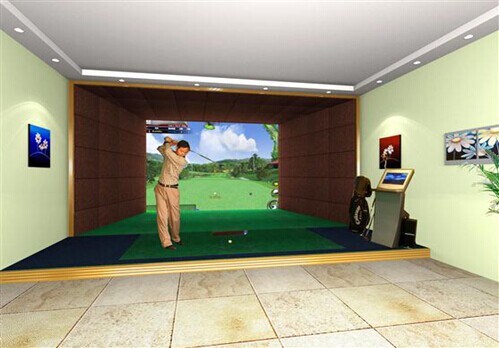

第一章 Check-golf高尔夫模拟器系统的组成
Check-golff模拟高尔夫主要有以下部分组成：
红外线与摄像机两位一体的测量系统
功能丰富的球场软件系统
双层高强度幕布
全金属控制台
高亮度、高分辨率的投影设备
标准专业化的高尔夫球杆、球垫
第二章 Check-golf模拟高尔夫的红外测量系统
Check-golf的测量系统，采用红外不定点测量器与摄像机测量器的双重测量系统，该系统具有如下的优点：
传感器及高速摄像头同时使用，确保没有漏测和误测；
世界高密度传感器设置，国内精密度高的产品；
平板式测量设计，畅打无忧；
击球后30毫秒以内完成数据分析，系统无延时；
每秒100万次以上的感应测试速率，保证99%以上的测量准确度；
准确测定水平发射角、垂直发射角、球侧旋、球后旋，准确测定球的起飞速度，挥杆速度；
支持左右手击球；
支持不定点击球；
第三章 Check-golf模拟高尔夫软件系统的特点
(1)真正意义上的全3D映像，体现了所有的树叶，旗帜，地形的3D立体感，真正体现了实际球场草地的感觉 ，按吹风叶及旗帜自然的波动，体现了雨，雾等自然环境；
(2)全面的球质分析，球的轨迹、速度、距离、左右角度、弹道、挥杆分析等，准备的指导和再现；
(3)连接摄像头的时候可以分析分析姿势：挥杆后看到挥杆的姿势帮助调整姿势
(4)48个真正意义上的3D立体球场，360环游，含中国球场 10个可通过互联网进行球场升级，不需要厂家专人上门服务；
(5)游戏选项及简明的使用者界面，按女性、男性，球杆的距离计数调整左曲球，右曲球的旋转计数调整；
(6)比赛气象条件随意设置，风力风速自由设定；
(7)比赛模式：1-8人同时比赛，比杆赛、比洞赛、切杆练习、推杆练习、箭坛挑战模式、岛挑战模式、

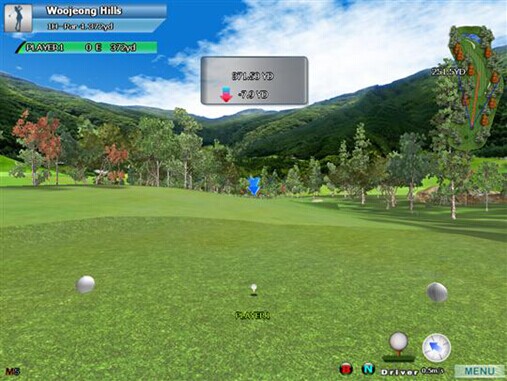

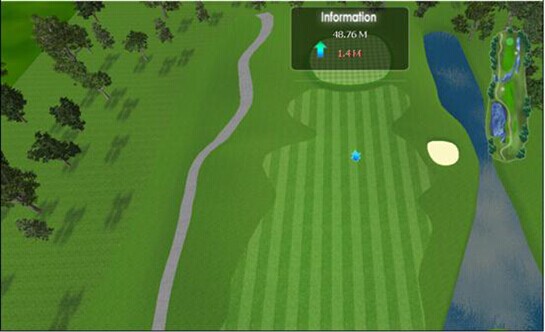

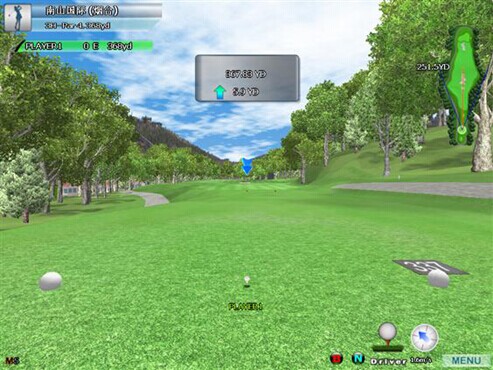

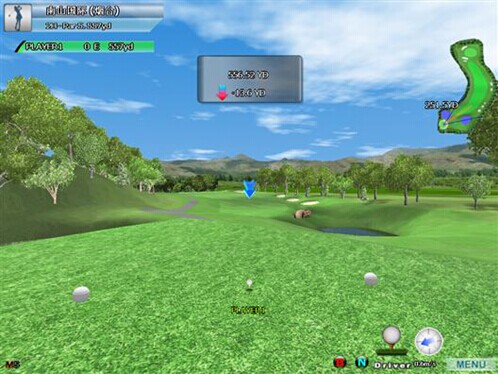

球场截图：
第四章 同类产品优缺点比较
(8)现存高尔夫模拟器的缺点：
只测定高尔夫球的方向及速度
球和球杆重叠的时候发生测定错误
因不能测定球的旋转故预测球的弹道引发错误
传感器周边的异物会妨碍红外线或激光传感器测定信息
不能同时使用左右手击球
击球点受限制
测定范围小，高弹道的球不能测定
(9)Check-golf高尔夫模拟器优点：
采用新感应技术，摄像头和红外线检测器有机相结合，准确检测球的高度、方向、弹道、旋角；
无障碍检测器，完全非定点击球，让你畅打无忧；
左右手玩家均可同时使用同一套检测器，更经济实惠；
每秒100万次以上的感应测试速率，让你无需等待；
具有动作回放功能；
可每周通过互联网对球场进行升级，无需厂家安排技术工程师上门，方便省时。
第二部分 Check-golf模拟高尔夫使用说明
第一章 程序的进入和功能选择

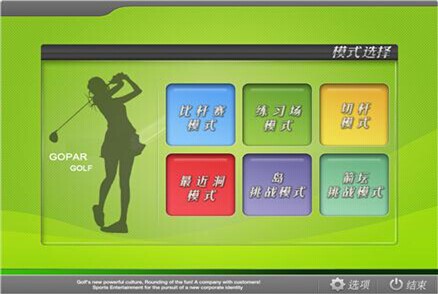

图1.1
开启软件进入到图1.1界面。点击相应的模式按钮，输入密码“1111”，即可进入。
有6种模式，比杆赛、练习场、切杆模式、近洞、岛挑战、箭坛挑战。
第二章 比杆赛模式与比赛设置

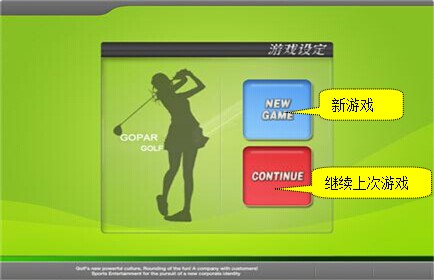

点击图1.1中的“比杆赛模式”按钮，进入图1.2界面，继续上次比赛点击CONTINUIE，新比赛，点击NEW GAME
图1.2
在图1.2中，点击NEW GAME 按钮 创建新游戏，进入选手设定界面图，如下图所示；

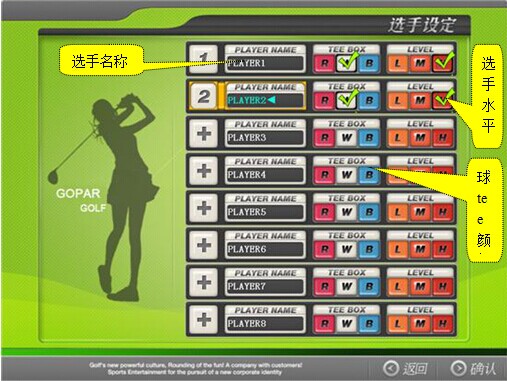

如上图所示，我们可以设定选手的名称、球tee颜色、选手水平等信息，设置完毕点击确定按钮进入球场选择界面，如下图所示；

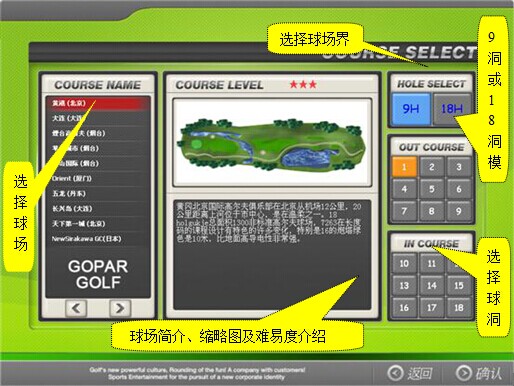

从球场选择界面，我们可以看到左边为球场名称，中间部分为球场简介、缩略图及难易度介绍，右边部分可以选择9洞或18洞模式。或选择其中一个洞。点击确定进入选项设定界面。

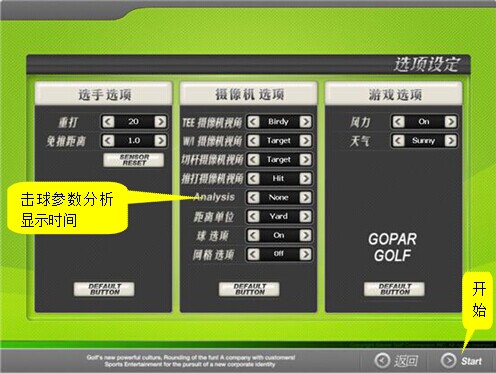

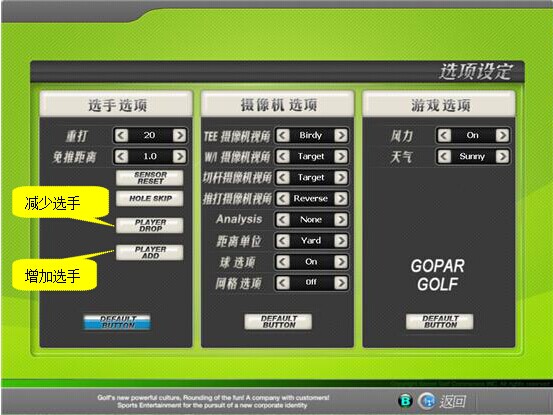

左边部分可以设定重打次数及免推距离、增加及删除选手，中间部分为摄像机参数选项，其右边部分为天气参数选线可选择晴天、雨天、雪天、风力等参数，点击开始进入游戏。
参数含义如下：
重打选项设置重打次数
免打距离是指距离球洞多远的距离就算进洞了
摄像机视角是指观看球飞行的事业方位，用户可以自己调整
Analysis 指是否显示打球的参数，以及显示多长时间
距离单位可以选择码制（yard）或者米制（meter）
球选项 球是否加方框
网格选项指是否显示等高线坡度，建议选择On
风力：是否有风，风的大小
天气：晴朗、阴天、下雨、下雪
第三章 比赛画面信息说明与比赛中变更设置
1)比赛画面信息说明

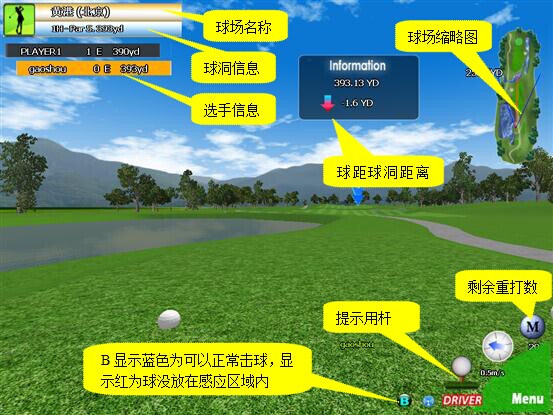

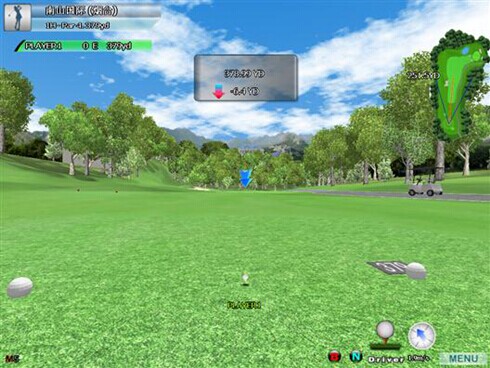

进入球场界面我们可以看到球场名称、球洞号、标准杆数、玩家信息、球距球洞距离、剩余重打次数、球及球杆信息等。

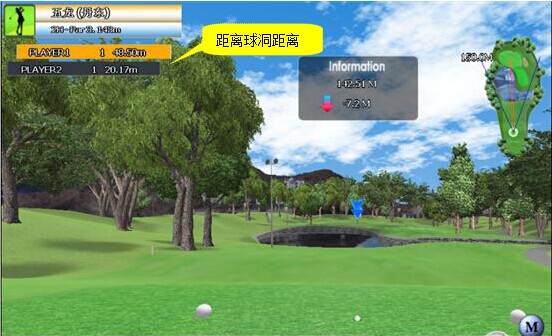

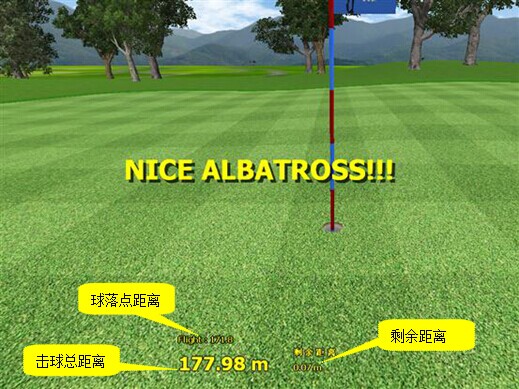

上图为击球球落点距离及击球总距离参数以及剩余距离提示。
2)比赛过程中Menu按钮使用

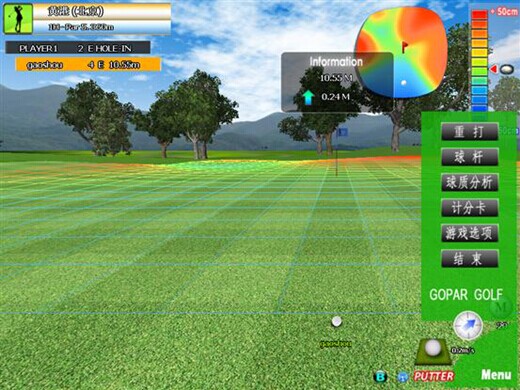

点开Menu按钮，出现上图的菜单，我们可以看到重打、球杆、球质分析、积分卡、游戏选项、结束等功能按钮。
重打：对于误打的选手，选择重打可以重新打球
球杆：点击球杆按钮选择相应的球杆
球质分析：点击可以查看打球的参数
积分卡：点击查看比赛排名和成绩，具体见第5小节
游戏选项：详见下一节说明“比赛中途设置”
3)比赛中途设置
如果我们在游戏过程中想增加选手可点击Menu按钮进入选项。
重打选项设置重打次数
免打距离是指距离球洞多远的距离就算进洞了
摄像机视角是指观看球飞行的事业方位，用户可以自己调整
Analysis 指是否显示打球的参数，以及显示多长时间
距离单位可以选择码制（yard）或者米制（meter）
球选项 球是否加方框
网格选项指是否显示等高线坡度，建议选择On
风力：是否有风，风的大小
天气：晴朗、阴天、下雨、
4)果岭推杆说明

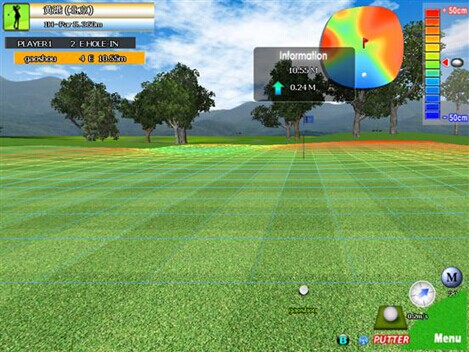

球上果岭后通过网格水珠及颜色表示地势起伏。红色为高点，蓝色为低点，详见上图右上角图示。
5)比赛成绩查看

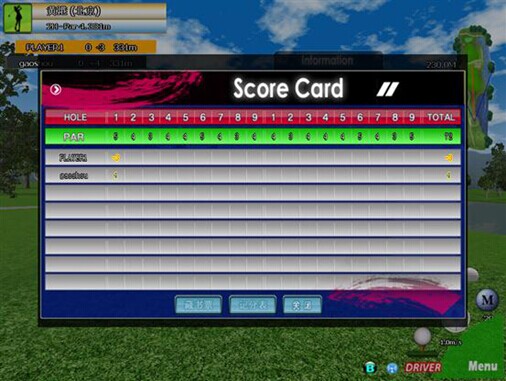

上图积分卡上显示几号洞、标准杆为几杆、如负数标书低于标准杆几杆、正数表示高于标准杆几杆，查看完毕可以点关闭按钮回到游戏界面。
第四章 练习场模式

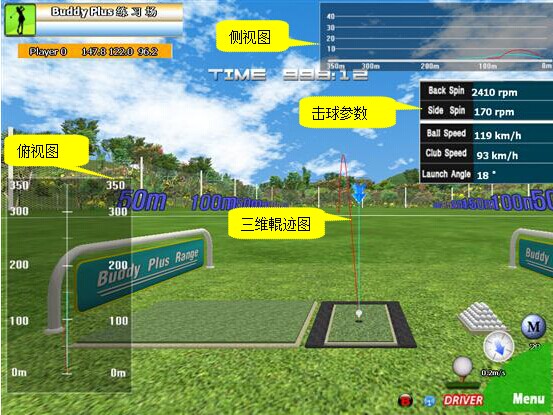

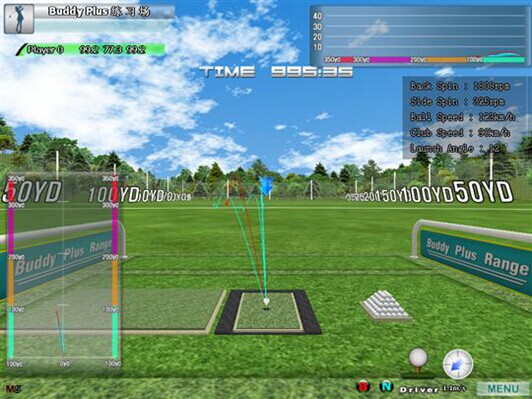

上图为练习场模式界面，通过俯视图我们可以看到击球偏左偏右，侧视图我们可以看到击球的高度，三维輥迹图我们可以看到击球立体的輥迹。
第五章 切杆与推杆练习
上图为切杆模式，选手可以自己设定切杆距离进行练习。以提高切杆技能。
第六章 近洞模式
上图为近洞赛模式，选击球后可显示距离球洞的距离。
第七章 岛挑战模式

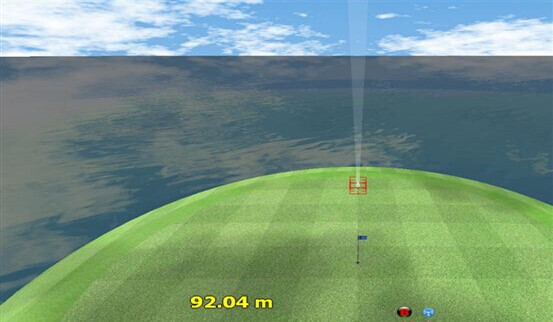

上图为岛挑战模式，我们可以看到在球飞上海中小岛。主要练习选手击球的力度及方向。
第八章 剑坛挑战模式

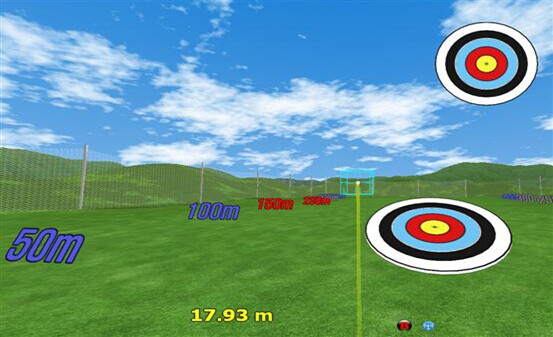

上图为靶模式，如果可以设置靶子的距离，如果球击中靶子会听到金属和球碰击的悦耳声。
第九章 回球机的使用

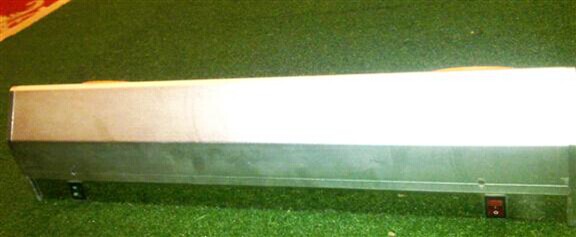

回球机控制器背板后有两个开关：
红色开关：上电
绿色开关：转换全制动上球与半自动上球

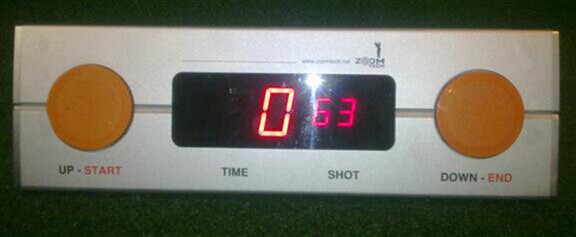

回球机控制器面板两个按钮
左边UP-START 按钮 升高球T
右边 DOWN-END按钮 降低球T
|
